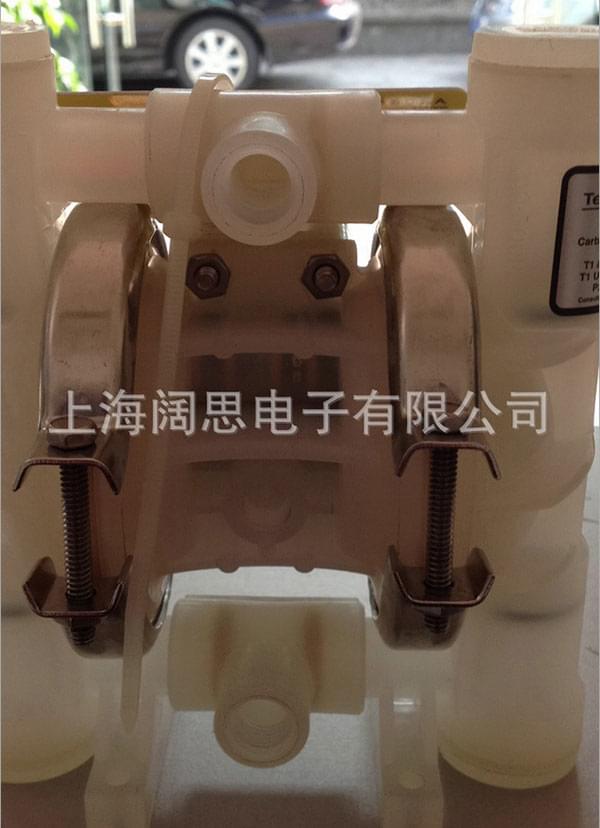

P.025 - 6 mm (1/4")

規格

接液部材質 運輸重量

聚丙烯.....................................1.4 kg (3 lbs)

聚偏氟乙烯.................................1.4 kg (3 lbs)

彈性體材質

丁腈橡膠、三元橡膠、特氟隆PTFE、Wil-FlexTM

非接液部材質

中間部．．．．．．．．．．．．．．．．．．聚丙烯、乙縮醛

空氣閥．．．．．．．．．．．．．．．．．．聚丙烯、乙縮醛

性能參數

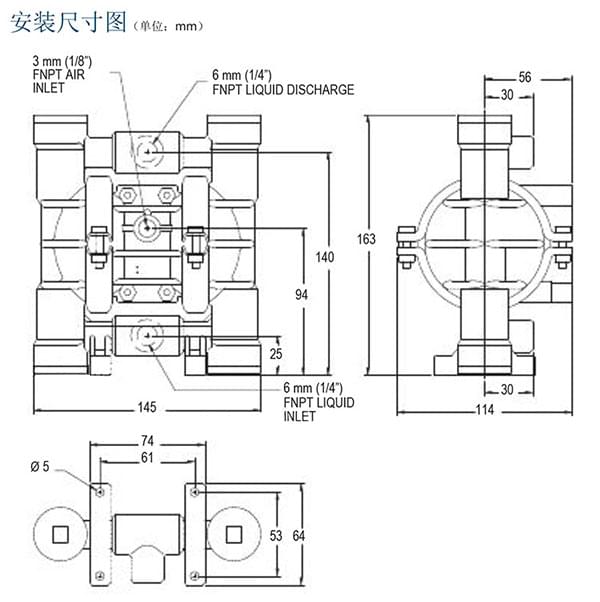

介質進口尺寸....................................1/4” (6 mm)

介質出口尺寸....................................1/4” (6 mm)

空氣進口尺寸....................................1/8” (3 mm)

大出口壓力...........................8.6 Bar (125 psig)

可通過得大固體顆粒直徑.......1/64” (0.4 mm)

大流量

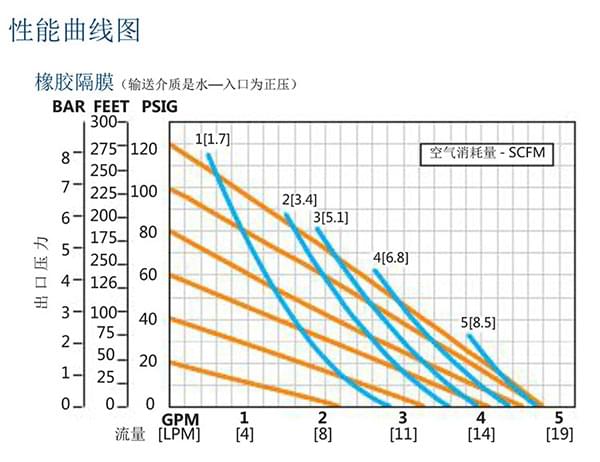

橡膠/熱塑性化合物................18.1 lpm (4.8 gpm)

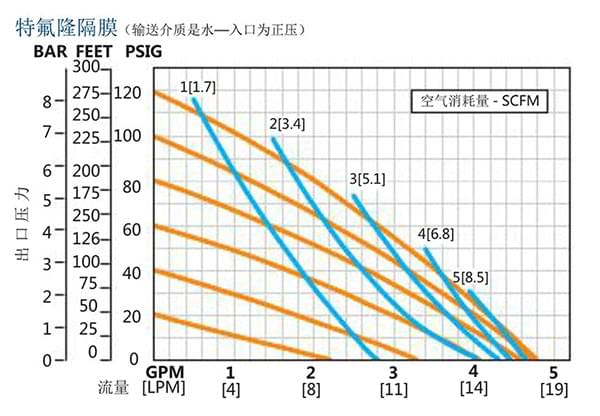

特氟隆PTFE.......................18.1 lpm (4.8 gpm)

大吸程

橡膠/熱塑性化合物 ．．．．．．干吸 3.1 m (10.0’) ，濕吸 9.5 m (31.0’)

特氟隆PTFE ．．．．．．．．．干吸  2.4 m (8.0’) ，濕吸 8.8 m (29.0’)

氣動隔膜泵的通用優點

• 無電火花，可以空運行，可自吸啟動工作，無需復雜的控制，操作簡單，自吸高度可達6M

• 可通過選用泵體的外殼及隔膜的材質來輸送不同特性的強酸、強堿、強有機溶劑液體介質


• 無動密封，不污染物料，低剪切力，不易破壞物料結構


• 可潛水，可移動，搬運方便，可作移動式泵使用


• 無旋轉性零件（或軸承），無機械軸封，無連接器，維修費用低


• 可通過改變氣量而改變輸送速度


• 可通過改變壓力而改變輸送高度


• 可輸送高稠，高粘度的液體介質


• 可隨時開關出口，不怕堵塞


• 壓力自動平衡（無須泄壓閥）

1.適用化工行業中高、中、低各種粘度各種酸、堿及腐蝕性流體，苯，酮和酯類等各種溶劑的輸送。由于用壓縮空氣作動力，流量、壓力調整范圍寬；

2.適用于易燃易爆環境各種流體的輸送，因為氣動隔膜泵在工作中不用電不產生電火花，不產生和積累熱量；

3.適用于精細化工中各種貴重液體，高危害性，高腐蝕性等危險物料的輸送，因為氣動隔膜泵無動密封結構，與外界隔開，無物料泄漏；

4.適用于惡劣工作條件如油田，礦山，建筑工地的含固體顆粒的廢水，無堵塞，無過載，無漏電之憂；
5.適用于作為輕便可移動場合下各種物料的輸送，無需地基.占地小，安裝簡便經濟；
6.適用于要求高純、高潔凈物料的輸送，因為氣動隔膜泵無需潤滑，沒有潤滑劑污染物料之憂。如在醫藥中間體及產品，實驗室藥劑等的輸送；

7.適用于化學性質不穩定的流體輸送，因為氣動隔膜泵對物料的剪切力低，不破壞物料結構，如輸送感光材料，絮凝體，結晶液；

8.具有自動批量泵送和計量功能；
9.適用于作為板框、廂式壓濾機的進料泵；

10.廣泛應用于造船廠，T系列船用氣動隔膜泵，用于輸送污水污油，因為氣動隔膜泵具有較強的自吸能力和輸送一定粘度的物料，自吸高度可達7米；

11、由于氣動隔膜泵可能通過一定的顆粒，可以空轉自吸、防爆等特點，廣泛應用于煤礦井下，用來輸送污水。

WILDEN隔膜技術

熱塑性化合物（TPE）隔膜

l 聚氨酯：適用于非侵蝕性流體傳輸的一種非常好的普通隔膜。此種材質具有很好的柔韌性和耐用性，是WILDEN較為經濟的一種隔膜。

l WIL-FLEX：由Santoprene材料制成，是特氟隆PTFE廉價而優良的替代品，適用于酸性或腐蝕性流體的泵送，例如氫氧化鈉，硫酸或鹽酸等等。在性價方面與氯丁橡膠相比，此種材料具有的抗磨損性與耐用性。

l SANIFLEX：由Hytrel材料制成，此種隔膜具有好的抗磨損性，柔韌性和耐用性。此種材料可用于食品工藝，也是一種優良的普通用途的隔膜。

特氟?。≒TFE）隔膜

l PTFE：泵送高侵蝕性流體如香精香料，氯代烴類，酸，腐蝕性液體，酮及醋酸鹽的上佳選擇。WILDEN特氟隆PTFE隔膜具有很好的柔韌性。

l WILDEN也提供特氟隆PTFE一體式活塞隔膜以保證物料泵送工藝。平滑的輪廓造型使得此種隔膜成為食品衛生行業及純凈流體泵送領域應用的上佳選擇。

ULTRA-FLEX隔膜

l 壽命長

l 隔膜表面有凸出的纏繞式加強筋，獨特的設計以均衡并減少隔膜受力面的壓力。

l 可選材質：氯丁橡膠，丁腈橡膠，三元橡膠（EPDM），氟化橡膠。

橡膠隔膜

l 氯丁橡膠：一種上佳的普通用途的隔膜，適用于非侵蝕性流體泵送領域，例如污水處理，井水或海水。具有很好的柔韌性，經濟且耐用。

l 丁腈橡膠：泵送石油及油類流體的上佳選擇，例如含鉛汽油，柴油，液壓油，煤油，松脂油及機油等等。

l 三元橡膠（EPDM）：低溫流體泵送的上佳選擇。也可選作泵送稀酸或低腐蝕性的流體。

l 氟化橡膠：高溫流體泵送的上佳選擇。也可用作泵送侵蝕性的液體。例如香精，氯代烴類及高侵蝕性的酸等。特氟隆PTFE一般用于輸送一些侵蝕性的流體。因為其柔韌性更優于氟化橡膠。但當應用特氟隆PTFE不能達到所要求的吸程范圍時，氟化橡膠將是泵送高侵蝕性流體的更佳選擇。
