波登管壓力表

VCR兼容型過程接頭，安全型

型號232.35

應用

■ 具有更高安全要求的應用

■ 適用于氣體和液體、腐蝕性介質以及腐蝕性環境中，滿足高純應用的嚴苛要求

■ 半導體和平板顯示屏產業

■ 氣體輸配系統、醫用氣體、連接應用

功能特性

■ 帶實心隔板設計（符合EN 837-1操作安全性要求）的安全壓力表

■ 兼容VCR?的表面密封接頭

■ 氦泄漏試驗

■ 電拋光外殼（可選）

描述

設計：符合EN 837-1標準

標稱尺寸 (mm)：63

準確度等級：1.6

量程：0 ... 0.1至0 ... 40 MPa（0 ... 15至0 ... 6,000 psi）

或所有其他同等負壓量程或正壓和負壓量程

壓力限值

靜壓：3/4 x滿量程值

動壓：2/3 x滿量程值

瞬時過壓：滿量程值

允許溫度

環境溫度：-40 ... +60 °C

介質溫度：大為+100℃

溫度效應

當測量系統的溫度在參考溫度 (+20℃) 附近波動時：大變化為量程的±0.4 %/10 K

防護等級

IP 54，符合EN 60529 / lEC 60529標準

標準型

過程連接

316L不銹鋼

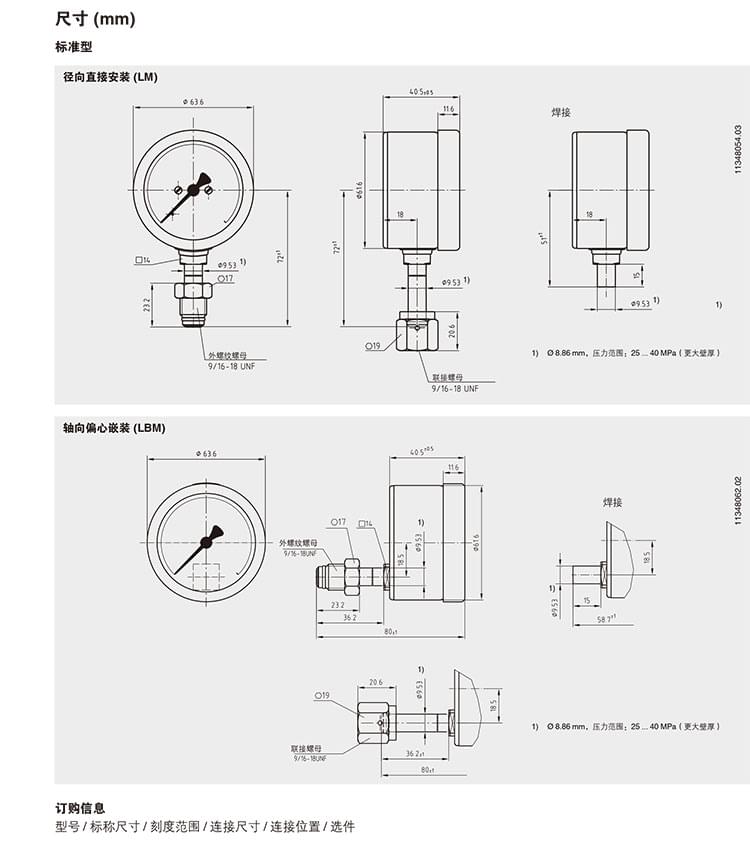

徑向直接安裝 (LM) 或軸向偏心嵌裝 (BM)

■ VCR?兼容的過程連接（可選）：

- 帶管接螺母

- 帶外螺紋螺母

- 外螺紋9/16-18 UNF（固定式）

■ 焊接

壓力元件

316L不銹鋼

< 10 MPa：C型

≥ 10 MPa：螺旋型

泄漏測試：泄漏率≤ 10-10 kPa ? l / s

測試方法：氦質譜法

機芯

不銹鋼

表盤

鋁，白色，帶指針止動銷

黑色/紅色印字，雙量程 (psi/MPa)

指針

鋁，黑色

外殼

不銹鋼，帶隔爆板（實心前面板）和泄壓后蓋，刻度范圍：≤ 0 ... 1.6 MPa（軸向安裝），表殼帶通氣閥

表窗

聚碳酸酯

罩圈

卡口環，不銹鋼

清潔

可清潔，適合氧氣應用

選件

■ 其它過程連接

■ 密封（910.17型，詳情請參見數據資料AC 09.08）

■ 電拋光外殼

■ 更高準確度等級：1.0級

■ 面板安裝法蘭，不銹鋼，電拋光（適合軸向安裝連接）

■ 開關接點

- 磁助式電接點（821型）

- 電感式電接點（831型）

- 電子式電接點（830 E型）

- 磁簧式電接點（851型）
