明渠流量計常用巴歇爾槽（馬歇爾槽Parshall）尺寸

作者：程炎發布時間：2020-04-03 15:44:09 聯系電話：18217136419 瀏覽次數：9491

材質

8mm厚的玻璃纖維不飽和聚酯復合材料（玻璃鋼）。流量越大，相應增加壁厚。

注意事項

內部尺寸準確。內表面光滑、平整。

j的尺寸與渠道安裝有關，請用戶根據現場情況而定。

巴歇爾槽的中心線要與渠道的中心線重合,使水流進入巴歇爾槽不出現偏流。

巴歇爾槽通水后，水的流態要自由流。巴歇爾槽的淹沒度要小于規定的臨界淹沒度。

巴歇爾槽的上游應有大于5倍渠道寬的平直段，使水流能平穩進入巴歇爾槽。即沒有左右偏流，也沒有渠道坡降形成的沖力。（參見下圖）

巴歇爾槽安裝在渠道上要牢固。與渠道側壁、渠底連結要緊密，不能漏水。使水流全部流經巴歇爾槽的計量部位。巴歇爾槽的計量部位是槽內喉道段。


序號	流量范圍（噸/小時）		適用渠道mm	水位范圍（mm）		臨界淹沒度%
序號	Q（min）	Q（max）	>寬×高	h（min）	h（max）	臨界淹沒度%
1	0.3	19.4	>200×250	15	210	0.5
2	0.6	47.5	>250×300	15	240	0.5
3	2.8	115.6	>300×600	30	330	0.5
4	5.4	399.6	>450×800	30	450	0.6
5	9.0	903.6	>600×1000	30	600	0.6
6	12.6	1440.0	>1000×1200	30	750	0.6
7	16.2	2268.0	>1200×1200	30	750	0.6
8	45.0	3060.0	>1400×1200	50	750	0.6

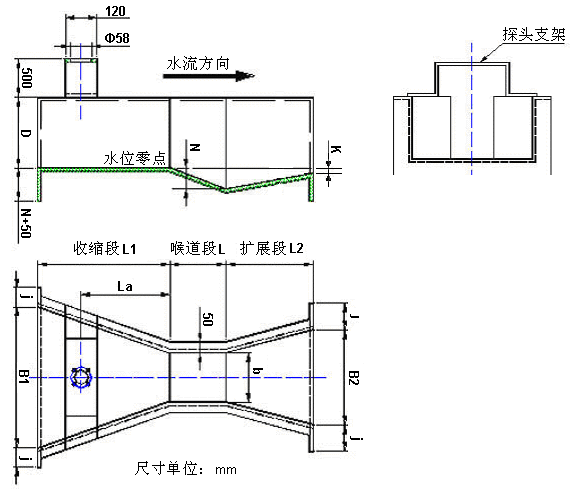

常用型號規格明渠流量計安裝尺寸（單位：mm）
